En utilisant l’outil ci-dessous vous obtiendrez un aperçu des solutions qu’ATA peut vous apporter pour votre traitement d’air hygiène. Cet outil propose à titre d’exemple en fonction des types d’activité une correspondance de classe de risque: il n’est pas exhaustif et ne se substitue pas à une analyse de risque.

ZONE A RISQUE 2
ZONE A RISQUE 2
RISQUES INFECTIEUX MODERES
Circulation blocs opératoire & réanimation
Soins post / pré -opératoires
Chambre patients
Laboratoire biologique
Radio pharmacie
Réanimation néonatale
Conditionnement et stockage stérile
ZONE A RISQUE 3
ZONE A RISQUE 3
HAUTS RISQUES INFECTIEUX
Blocs opératoires conventionnels
Chirurgie digestive
Gynécologie
Obstétrical
Urologie
Réanimation
Soins intensifs
Néonatologie
ZONE A RISQUE 4
ZONE A RISQUE 4
TRES HAUTS RISQUES INFECTIEUX
Blocs opératoires
Orthopédie
Ophtalmologie
Cardio-vasculaire
Neuro-chirurgie
Services de greffés
Brûlés
Oncohématologie

ASEPTIQUE

ZONES A RISQUE 2 : RISQUE INFECTIEUX MODERE

Selon NFS90351 et ISO14644

  • Classe de propreté particulaire : ISO8
  • Classe d’élimination des particules : CP20
  • Classe de propreté microbiologique : M100
  • Taux d’air neuf : 6 vol/h
  • Taux de brassage : supérieur ou égal à 10 volume/h
  • Pression différentielle (positive ou négative) : 15 Pa +ou- 5 Pa
  • Régime d’écoulement de l’air de la zone à protéger : Flux non unidirectionnel
  • Niveaux sonores EN 15726
  • Salle d’opérations 48 dba / Hospitalisation 40 dba / Radiologie 48 dba / Laboratoire 48 dba

La zone à risque 2 impose d’atteindre des performances techniques, principalement liées au taux de renouvellement d’air de 10 volumes par heure, et aux résultats bactériologiques et particulaires. Les solutions proposées par ATA Medical seront donc les unités mobile de traitement d’air, et le CLINICAIR 1B, solution Plug and Play.
Les unites mobiles contrairement aux armoires de traitement d’air, ne peuvent pas contrôler les températures, pression et humidité relative, qui devront être gérées par un système différent. Ces solutions peuvent atteindre les performances requises pour des volumes bien définis, dont les informations sont expliquées dans chaque brochure.

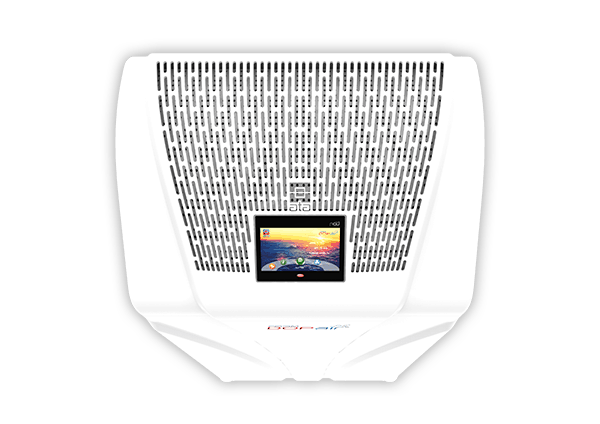

DOPAIR 2000 - Unité Mobile de décontamination d'air

Fonctions

  • Filtration(pré-filtre + F7 + HEPA H14)
  • Destruction des micro-organismes grâce à la technologie photocatalyse ou notre système Bioxigen®.
  • Débit d’air jusqu’à 2000m3/h
  • Panneau de contrôle tactile multifonctions
  • Niveau sonore extrêmement faible

Options:

  • Kit pression positive
  • Kit pression négative

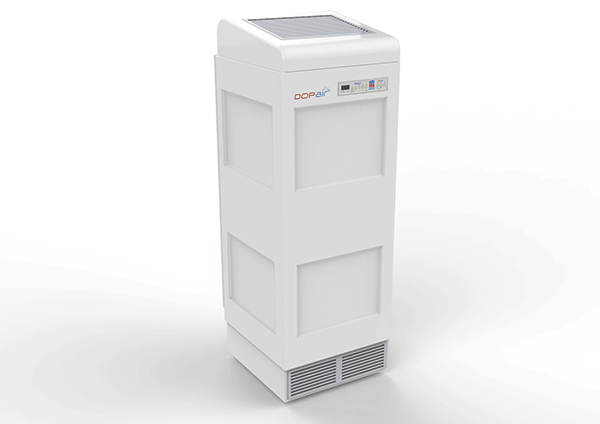

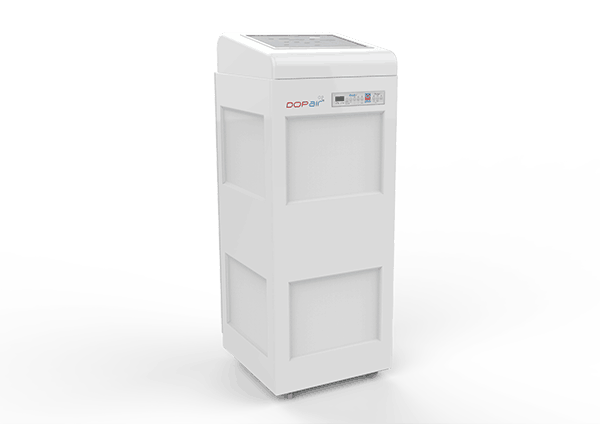

DOPAIR - Unité Mobile de décontamination d'air

Fonctions

  • Filtration(F7 + HEPA H14)
  • Destruction des micro-organismes grâce au Bioxigen®
  • Débit d’air jusqu’à 2000m3/h
  • Panneau de contrôle pur ajuster le débit d’air et affichage des alarmes
  • Niveau sonore très faible

Options:

  • Kit pression positive
  • Kit pression négative

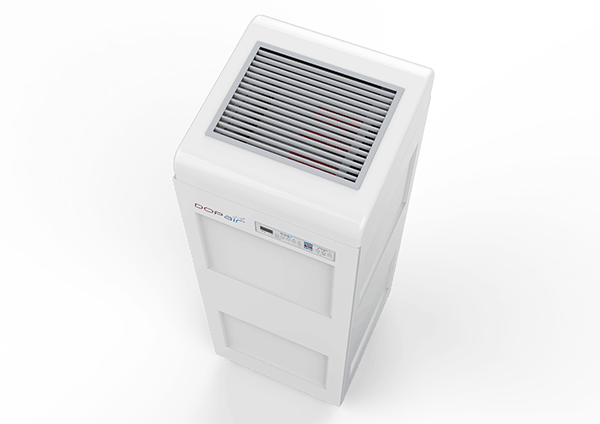

DOPAIR 3000 - Unité Mobile de décontamination d'air

Fonctions

  • Double pre-filtration G4 + M7
  • Filtre absolu HEPA H14 avec efficaité de retention de 99.995%
  • Destruction des micro-organismes grâce au Bioxigen® ou photocatalyse
  • Débit d’air jusqu’à 3000m3/h
  • Panneau de contrôle pur ajuster le débit d’air et affichage des alarmes
  • Niveau sonore très faible

Options:

  • Kit pression positive
  • Kit pression négative

CLINICAIR 1B - Armoire de traitement d’air

Fonctions

  • Maintien de la température
  • Maintien de l’hygrométrie
  • Renouvellement et Pureté d’air (filtration)
  • Pression en salle
  • Débit d’air jusqu’à 2500 m3/h.
  • Pression disponible jusqu’à 100 Pa
  • Système de refroidissement: détente directe.
  • Pour une installation dans la zone à traiter.

Pour une installation ou plus près de la zone à traiter.

CLINICAIR 3 - Armoire de traitement d’air

Fonctions

  • Maintien de la température
  • Maintien de l’hygrométrie
  • Renouvellement et Pureté d’air (filtration)
  • Pression en salle
  • Débit d’air de 1000 à 20000 m3/h.
  • Pression disponible jusqu’à 1500 Pa
  • Système de refroidissement: détente directe ou eau glacée.

Pour une installation ou plus près de la zone à traiter.

CLINICAIR 4 - Armoire de traitement d’air

Fonctions

  • Maintien de la température
  • Maintien de l’hygrométrie
  • Renouvellement et Pureté d’air (filtration)
  • Pression en salle
  • Débit d’air de 3000 à 8000 m3/h.
  • Pression disponible jusqu’à 500 Pa
  • Système de refroidissement: détente directe ou eau glacée.

Pour une installation en local technique ou en extérieur.

ASEPTIQUE

ZONES A RISQUE 3 : RISQUE INFECTIEUX IMPORTANT

Selon NFS90351 et ISO14644

  • Classe d e propreté particulaire : ISO7
  • Classe d’élimination des particules : CP10
  • Classe de propreté microbiologique : M10
  • Taux d’air neuf : 6 vol/h
  • Taux de brassage : supérieur ou égal à 15 volume/h
  • Pression différentielle (positive ou négative) : 15 Pa +ou- 5 Pa
  • Régime d’écoulement de l’air de la zone à protéger : Flux unidirectionnel ou non unidirectionnel
  • Niveaux sonores EN 15726 :
  • Salle d’opérations 48 dba / Hospitalisation 40 dba / Radiologie 48 dba / Laboratoire 48 dba

La zone à risque 3 impose d’atteindre des performances techniques, principalement liées au taux de renouvellement d’air de 15 volumes par heure, et aux résultats bactériologiques et particulaires.
Les solutions proposées par ATA Medical seront donc les unités mobile de traitement d’air, et le CLINICAIR 1B, solution Plug & Play. Les armoires peuvent être associées à des solutions de diffusion plus développées, puisque le volume d’air traité sera plus important que pour le risque précédent. Les unités mobiles contrairement aux armoires de traitement d’air, ne peuvent pas contrôler les températures, pression et humidité relative, qui devront être gérées par un système différent. Ces solutions peuvent atteindre les performances requises pour des volumes bien définis, dont les informations sont expliquées dans chaque brochure.

DOPAIR 2000 - Unité Mobile de décontamination d'air

Fonctions

  • Filtration(pré-filtre + F7 + HEPA H14)
  • Destruction des micro-organismes grâce à la technologie photocatalyse ou Bioxigen®
  • Débit d’air jusqu’à 2000m3/h
  • Panneau de contrôle tactile multifonctions
  • Niveau sonore extrêmement faible

Options:

  • Pression positive
  • Pression négative

DOPAIR - Unité Mobile de décontamination d'air

Fonctions

  • Filtration(F7 + HEPA H14)
  • Destruction des micro-organismes grâce au Bioxigen®
  • Débit d’air jusqu’à 2000m3/h
  • Panneau de contrôle pur ajuster le débit d’air et affichage des alarmes
  • Niveau sonore très faible

Option kit surpression

  • Pression positive

DOPAIR 3000 - Unité Mobile de décontamination d'air

Fonctions

  • Double pre-filtration G4 + M7
  • Filtre absolu HEPA H14 avec efficaité de retention de 99.995%
  • Destruction des micro-organismes grâce au Bioxigen® ou photocatalyse
  • Débit d’air jusqu’à 3000m3/h
  • Panneau de contrôle pur ajuster le débit d’air et affichage des alarmes
  • Niveau sonore très faible

Options:

  • Pression positive
  • Pression négative

CLINICAIR 1B - Armoire de traitement d’air

Fonctions

  • Maintien de la température
  • Maintien de l’hygrométrie
  • Renouvellement et Pureté d’air (filtration)
  • Pression en salle
  • Débit d’air jusqu’à 2500 m3/h.
  • Pression disponible jusqu’à 100 Pa
  • Système de refroidissement: détente directe / eau glacée
  • Pour une installation dans la zone à traiter.

Pour une installation ou plus près de la zone à traiter.

CLINICAIR 3 - Armoire de traitement d’air

Fonctions

  • Maintien de la température
  • Maintien de l’hygrométrie
  • Renouvellement et Pureté d’air (filtration)
  • Pression en salle
  • Débit d’air de 1000 à 20000 m3/h.
  • Pression disponible jusqu’à 1500 Pa
  • Système de refroidissement: détente directe ou eau glacée.

Pour une installation ou plus près de la zone à traiter.

CLINICAIR 4 - Armoire de traitement d’air

Fonctions

  • Maintien de la température
  • Maintien de l’hygrométrie
  • Renouvellement et Pureté d’air (filtration)
  • Pression en salle
  • Débit d’air de 3000 à 8000 m3/h.
  • Pression disponible jusqu’à 500 Pa
  • Système de refroidissement: détente directe ou eau glacée.

Pour une installation en local technique ou en extérieur.

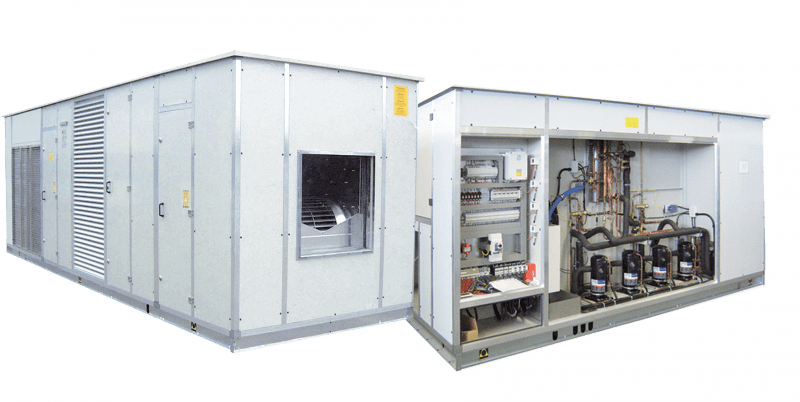

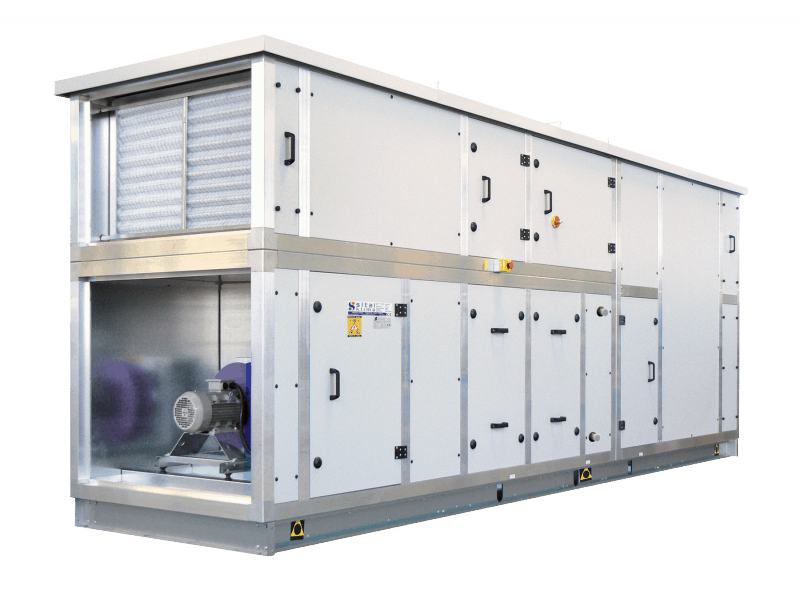

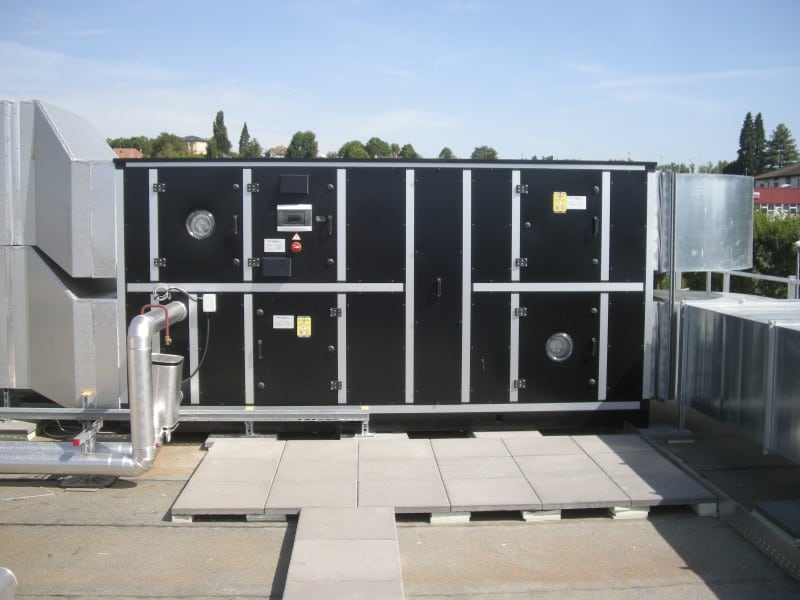

Centrales de traitement d'air (CTA)

Fonctions

Les centrales de traitement d’air (CTA) sont utilisées dans les zones où le contrôle de la température et de l’humidité, ainsi que la filtration sont nécessaires.

Elles sont particulièrement dédiées aux hôpitaux, laboratoires, et aux industries agro-alimentaires et pharmaceutiques. Ces systèmes ont été développés avec un soin particulier pour respecter les besoins spécifiques de ces environnements.

HYPERASEPTIQUE

ZONES A RISQUE 4 : RISQUE INFECTIEUX TRES IMPORTANT

Selon NFS90351 et ISO14644

  • Classe de propreté particulaire : ISO5
  • Classe d’Élimination des particules : CP5
  • Classe de propreté microbiologique : M1
  • Taux d’air neuf : 6 vol/h
  • Taux de brassage : en fonction du dimensionnement du plafond filtrant
  • Pression différentielle (positive ou négative) : 15 Pa +ou- 5 Pa
  • Régime d’écoulement de l’air de la zone à protéger : Flux unidirectionnel
  • Niveaux sonores EN 15726 :
  • Salle d’opérations 48 dba / hospitalisation 40 dba / Pharmacie 45 dba

La zone à risque 4 impose d’atteindre des performances techniques liées aux résultats bactériologiques et particulaires, mais aussi au type de diffusion d’air qui doit être unidirectionnel. Dans ce cas, les unités mobiles de traitement d’air ne sont pas envisageables puisqu’elles offrent un flux turbulent. Seules les armoires de traitement d’air associées à un plafond à flux luminaire pourront couvrir le risque 4 et offrir des résultats conformes à un ISO 5. Ces solutions peuvent atteindre les performances requises pour des volumes bien définis, dont les informations sont expliquées dans chaque brochure.

PLAFONDS A FLUX LAMINAIRE

Fonctions

  • Plafond diffusant pour une protection efficace de la zone propre.
  • Relié à l’armoire de traitement d’air et équipé de filtres HEPA.
  • Option : Système Bioxigen® pour la destruction de microorganismes.

CLINICAIR 3 - Armoire de traitement d’air

Fonctions

  • Maintien de la température
  • Maintien de l’hygrométrie
  • Renouvellement et Pureté d’air (filtration)
  • Pression en salle
  • Débit d’air de 1000 à 20000 m3/h.
  • Pression disponible jusqu’à 1500 Pa
  • Système de refroidissement: détente directe ou eau glacée.

Pour une installation ou plus près de la zone à traiter.

CLINICAIR 4 - Armoire de traitement d’air

Fonctions

  • Maintien de la température
  • Maintien de l’hygrométrie
  • Renouvellement et Pureté d’air (filtration)
  • Pression en salle
  • Débit d’air de 3000 à 8000 m3/h.
  • Pression disponible jusqu’à 500 Pa
  • Système de refroidissement: détente directe ou eau glacée.

Pour une installation en local technique ou en extérieur.

Centrales de traitement d'air (CTA)
